真空爐的真空系統的三個基本要求：

　　1)能迅速地將真空熱處理爐的真空度抽到規定的要求。 2)能及時排出被處理工件和爐內構件所釋放出的各種氣體，以及因真空泄漏而滲入爐體內的氣體。 3)真空機組占地面積小，運行安全可靠，操作簡便。

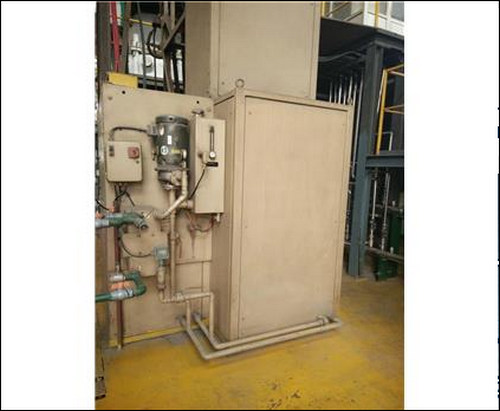

真空爐

　　真空系統的組成，真空爐的真空系統通常由真空獲得設備(真空泵機組)、控制真空組件和測量真空組件所組成。 1)真空泵機組。根據爐子工作壓力和抽氣量的大小，分別選配不同的低真空泵、中真空泵、高真空泵和超高真空泵。 2)真空組件或元件。在真空爐體和真空泵機組之間配備的各種真空組件或真字元件，如管路、密封圈、法蘭、波紋管、冷阱、過濾器和閥門等。 3)真空測量系統，如真空規管、真空壓力表和其他真空測量儀表。 4)真空檢漏儀器、真空控制儀器、充氣裝置等。 真空爐品種多，對真空系統的要求不一樣。就真空度而言，有低真空、中真空和高真空系統。

　　下面介紹幾種常用的真空系統。

　　1.低真空系統 低真空系統適用于真空度在2～1333Pa范圍的真空熱處理爐，如預抽低真空井式爐。大多以油封式旋轉機械泵為主泵。

　　2.中真空系統 中真空系統適用于真空度在3 X10～～1.333Pa范圍的真空熱處理爐。中真空系統在真空爐中應用最廣泛，其通常由兩級真空泵機組組成。初級泵多采用旋轉機械泵或滑閥式機械泵，主泵為機械增壓泵(羅茨泵)或油增壓泵

　　3.高真空系統 高真空系統適用于真空度在6.6×10～～1.333 X 10。Pa范圍的真空爐，如真空退火爐、真空釬焊爐，通常由三級真空泵機組組成，主泵通常采用油擴散泵、離子泵，初級泵大都也是采用旋轉機械泵或滑閥式機械泵。
